多制式数字集群中继台
3U
3U采用了新一代的射频技术，具有高灵敏度和高噪声抑制。配合声码器的数字纠错功能，在最严苛的噪杂环境中都能转发清晰的语音；多种通信制式:模拟/DMR/PDT/NXDN，支持数字和模拟通讯，实现了模拟到数字的轻松升级；采用模块化设计思路，控制单元、发射单元、接收单元各自独立，大大提高了整机的可靠性，内置专业通信电源；可组建常规IP互联系统和数字集群系统。除了实现无线通讯功能以外，还可以实现定位、调度等功能。系统支持有线网络，无线网桥，4G/5G无线和卫星等多种数据链路，降低设计和施工难度，灵活地匹配专业用户的实际条件。
产品方位图
产品功能特点
产品技术参数
产品配件
采用卓越的射频发射单元和高效率的功放模块，通过超大面积铝合金散热的设计，能够在50W 高功率下连续不间断发射。同时，本系列产品通过加速寿命测试，以优异的质量提供全天候的可靠通讯。
多种通信制式:模拟/DMR/PDT/NXDN
支持数字和模拟通讯，实现了模拟到数字的轻松升级。
采用先进的信号处理技术，大幅提高频谱利用率。
模块化设计
采用模块化设计思路，控制单元、发射单元、接收单元各自独立，大大提高了整机的可靠性，内置专业通信电源。
内置集群控制器
该控制器采用了高可靠性的4核处理器，具有高效的运算效率和更快的处理速度，使传统的常规无线通讯系统到数字集群无线通讯系统之间的升级实现完美的无缝衔接，扩展无线通讯系统的通讯范国围和使用功能。
可组建常规IP互联系统和数字集群系统。除了实现无线通讯功能以外，还可以实现定位、调度等功能。系统支持有线网络，无线网桥，4G/5G无线和卫星等多种数据链路，降低设计和施工难度，灵活地匹配专业用户的实际条件。
显示精准易操作
3U中继台采用5寸工业级触摸屏，通过便捷的操作界面更改各种参数。也可以用编程软件和编程线通过PC来更改各种参数。
2U中继台设备主机采用数码管显示信道号码，六个指示灯分别显示数模通信类型，两个时隐的发射状态和接收状态，结构简单，体积小巧，适用于户外架设临时站点，或作为车载设备使用

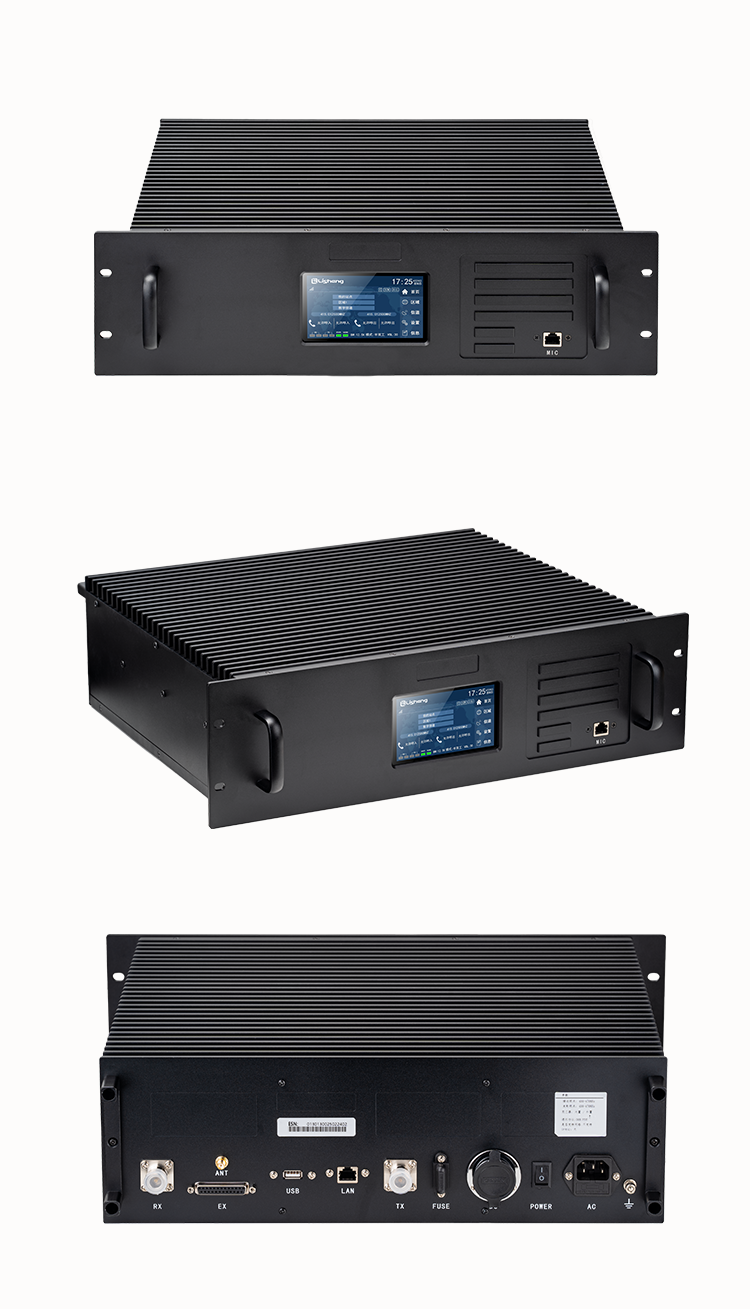

外观介绍
产品配件
| 一般规格 | |
| 频率范围 |
UHF1: 400-470 MHz; UHF2: 450-520 MHz; UHF3: 350-400 MHz VHF: 136-174 MHz |
| 信道容量 | 500 |
| 区域容量 | 32(每组最多32个信道) |
| 尺寸(长x宽x高) | 420×483×132mm |
| 重量 | 15Kg |
| 输入电压(交流) | 110V/220V |
| 输入电压(直流) | 13.6V±15% |
| 电流 (待机) | <800mA |
| 电流 (发射) | <11A |
| 电流 (接收) | <1900mA |
| 频率稳定度 | ±0.5ppm |
| 天线阻抗 | 50Ω |
| 数字声码器类型 | AMBE+2/NVOC |
| RF连接 | Tx(N)、Rx(N) |
| LCD显示屏 | 5英寸，800*480像素, 65536色 |
| 智能IP控制器 | |
| CPU | Freescale i.mx6Q 4Core |
| 内存 | 1G DDR3 |
| 存储 | 8G |
| SD接口 | Micro SD，Max 128G |
| 显示接口 | 24bit_RGB |
| USB接口 | Mini USB2.0 (OTG) |
| 网络接口 | 10/100/1000 Mbps Ethernet |
| 接收机 | |
| 信道间隔 | 6.25KHz / 12.5KHz / 25KHz |
| 灵敏度 (模拟) |
0.3μV(12dB SINAD) 0.22μV(typ.) (12dB SINAD) 0.4μV(20dB SINAD) |
| 灵敏度 (数字) |
0.28μV(3%BER@12.5kHz) 0.3μV (3%BER@6.25kHz) |
| 邻道选择性 |
62dB@6.25kHz； 70dB@12.5kHz； 75dB@25kHz |
| 互调 | 70dB |
| 阻塞 | 95dB |
| 杂散响应抑制 | 90dB |
|
音频输出功率 (在5%失真下) |
2.0W/8Ω |
| 传导发射杂散 | <-57dBm |
| 发射机 | |
| 输出功率 | 5~50W |
| 信道间隔 | 6.25kHz / 12.5kHz / 25kHz |
| 发射杂散 |
-36dBm(≤1GHz) -30dBm(>1GHz) |
| FM调制 |
16K0F3E @25kHz； 11K0F3E @12.5kHz |
| 4FSK数字调制方式 |
仅数据：7K60FXD @12.5kHz 语音与数据：7K60FXW@12.5kHz 仅数据：4K00F1D@6.25kHz 语音与数据：4K00F1W @6.25kHz |
| 音频失真 | ≤3% |
| 音频响应 | +1～-3dB |
| FM交流声与噪声 |
40dB@12.5KHz； 45dB@25KHz |
| 数字FSK Error | <1.5% |
| 邻道功率 |
60dB@12.5KHz； 70dB@25KHz |
| 瞬态切换邻道功率 |
≤-50dB @12.5KHz； ≤-60dB @25KHz |
