多制式数字集群中继台
1U
1U中继台是一款集高性能、多制式、智能化于一体的专业通信设备，专为应对严苛环境下的无线通信需求而设计。凭借先进的射频技术、模块化架构和灵活的IP互联，本系列可广泛应用于公共安全、交通运输、能源、工业等领域，为用户提供稳定、清晰、全覆盖的通信保障。

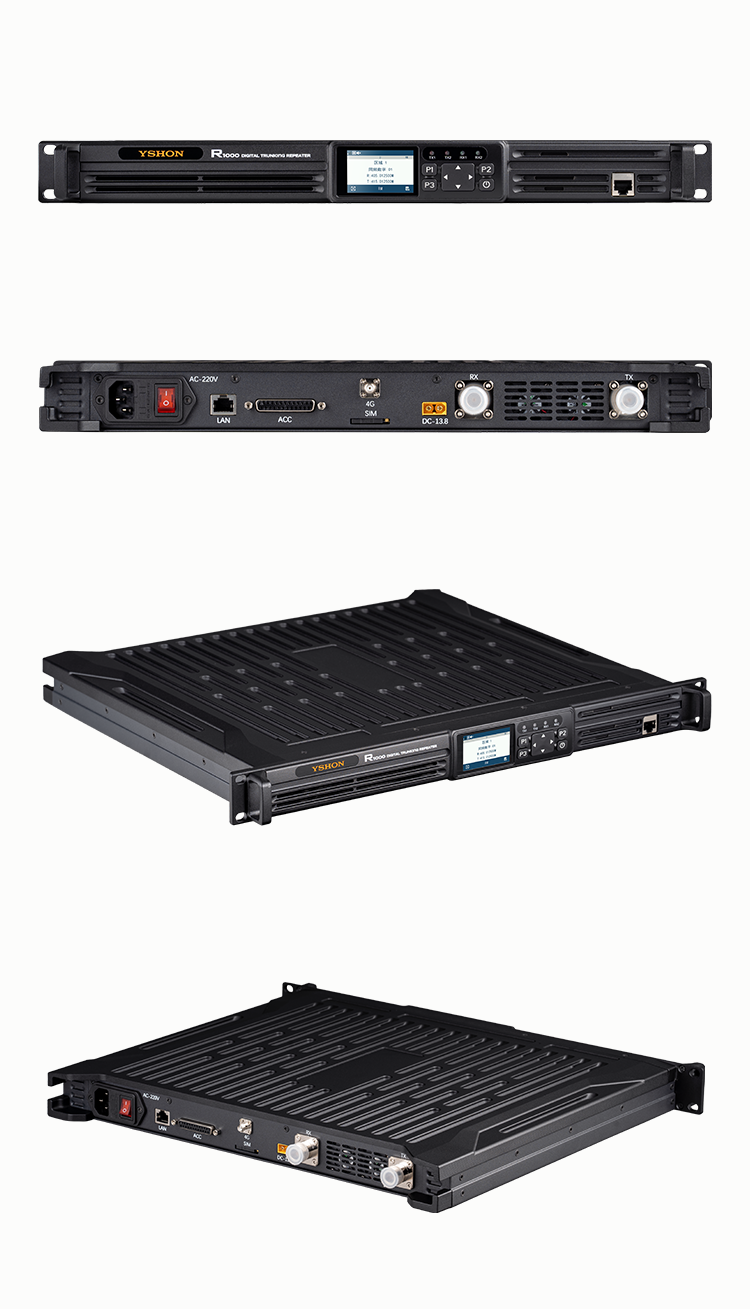

产品方位图
产品功能特点
产品技术参数
产品配件
采用卓越的射频发射单元和高效率的功放模块，通过超大面 积铝合金散热的设计，能够在50W 高功率下连续不间断发射。同时，本系列产品通过加速寿命测试，以优异的质量提供全天候的可靠通讯。
支持数字和模拟通讯，实现了模拟到数字的轻松升级。 采用先进的信号处理技术，大幅提高频谱利用率。
■模块化设计:采用模块化设计思路，大大提高了整机的可靠性，内置专业通信电源。
■内置集群控制器:该控制器采用了高可靠性的4核处理器，具有高效的运算效 率和更快的处理速度，使传统的常规无线通讯系统到数字集群 无线通讯系统之间的升级实现完美的无缝衔接，扩展无线通讯 系统的通讯范围和使用功能。
可组建常规IP 互联系统和数字集群系统。除了实现无线通讯 功能以外，还可以实现定位、调度等功能。系统支持有线网络， 无线网桥，4G/5G 无线和卫星等多种数据链路，降低设计和施 工难度，灵活地匹配专业用户的实际条件。
外观介绍
产品配件
| 一般规格 | |
| 频率范围 |
136-174MHz, 350-400MHz, 400-470 MHz |
| 信道容量 | 500 |
| 区域容量 | 32 |
| 输入电压 (交流) | 220V/ 110V |
| 输入电压 (直流) | 13.6V土15% |
| 电流 (待机) | <800mA |
| 电流 (发射) | <11A |
| 电流 (接收) | <1900mA |
| 频率稳定度 | ±0.5ppm |
| 天线阻抗 | 50Ω |
| RF连接 | Tx(N)、Rx(N) |
| 接收指标 | |
| 信道间隔 | 6.25KHz / 12.5KHz / 25KHz |
| 灵敏度 (模拟) | 0.22µV(typ.) (FM@l2dB SINAD) |
| 灵敏度 (数字) | 0.22uv@S%BER |
| 邻道选择性 | 70dB@12.5kHz；75dB@25kHz |
| 互调 | 70dB |
| 阻塞 | 95dB |
| 杂散响应抑制 | 90dB |
|
音频输出功率 (在5%失真下) |
2.0W / 8Ω |
| 传导发射杂散 | <-57dBm |
| 发射指标 | |
| 输出功率 | 5~50W |
| 信道间隔 | 12.5kHz / 25kHz |
| 发射杂散 | -36dBm(≤1 GHz) -30dBm(>1 GHz) |
| FM 调制 | 16K0F3E @25kHz；11K0F3E @12.5kHz |
| 4FSK数字调制方式 |
仅数据：7K60FXD@12.5kHz 语音与数据：7K60FXW@12.5kHz 仅数据：4K00F1D@6.25kHz 语音与数据：4K00F1W @6.25kHz |
| 音频失真 | ≤3% |
| 音频响应 | +1 ~ -3dB |
| FM交流声与噪声 | 40dB@12.5KHz；45dB@25KHz |
| 数字FSK Error | <1.5% |
| 邻道功率 |
≤-60dB@12.5KHz ≤-70dB@25KHz |
产品配件
